使用機材&所有機材 ¶

DESK1 ¶

3DMark ¶

RECSRV ¶

Storage ¶

HDD/SSD の検品

弊宅で HDD / SSD を購入時に検品としてやっていることをまとめておく

ストレージは、調達基準として HDD は WesternDigital(旧HGST) ULTRASTAR シリーズでエンタープライズストレージ用途の製品かデータセンター用途の製品を採用します。最近は、 Ultrastar DC シリーズを購入しました

• 5年保証
• Cache 512MB
• 転送速度最大: 262MB/s
• 動作温度 5-60℃

Western Digital HDD 14TB WD Ultrastar データセンター 3.5インチ 内蔵HDD HUH721212ALE604

amazon.co.jp

SSD は 960GB ～ 1TB の容量で、 600TBW (JESD218A規格で) 前後の製品を購入することにしています。 低価格でも 600TBW 物もあればそもそも仕様に記載がないものあったりします。

• R:560 MB/s, W: 530 MB/s
• IOPS: R:98k W: 88k
• TBW: 600TBW
• 動作温度: 0-70℃

Samsung (サムスン) 870 EVO 1TB SATA 2.5インチ 内蔵型 ソリッドステートドライブ (SSD) (MZ-77E1T0)

amazon.co.jp

• 600TBW
• 5年保証

Samsung 980 1TB PCIe Gen 3.0 ×4 NVMe M.2 最大 3,500MB/秒 内蔵 SSD MZ-V8V1T0B/EC

amazon.co.jp

PiKVM(Geekworm) ¶

PiKVM の導入

Geekworm KVM-A3 を利用して低価格で PiKVM を配備してみる

機材 L2 ¶

10万円でお手軽 10GbEホームネットワークを構築

MikroTik CRS310-1G-5S-4S+IN でお手軽 10GbEホームネットワークを構築ご家庭の 10GbE 化事情

Cisco 2960L-48TS-LL を購入したので設定する

宅内 Core Switch が 24 Port では手狭になってきたので更改した

機材 Server ¶

Supermicro E300-9D-4CN8TP を個人輸入した

一般家庭の仮想マーシンクラスターのリプレイス

機材 Facility ¶

自宅ラックでは飽き足りず 自作ラックをした

Supermicro E300-9D-4CN8TP を購入したことで、 Networkラック配下に静音サーバーラックを作成することにした。

機材 AP ¶

設計 ¶

ホスト名&ドメイン ¶

ホスト名は RFC1035 で定義されている label 表記に準拠し半角数字小文字, -(ハイフン) を含む 63文字以内の文字で設定する。また先頭は必ず半角英字でなければならない

ドメインを com, net で契約し下記の通りとする

• com: 外部向けサービスに使うドメインとする
• net: ネットワーク機器に設定するドメイン

ドメインは階層構造で利用する

1
2
3
4
5

crs310-01.tyo1.home.exsmaple.net
 │        │     │     └── ドメイン名
 │        │     └──────── 拠点名 home, sakura
 │        └────────────── リージョン IATA(イアタ) が定義している都市コードの後ろに数字1文字
 └─────────────────────── ホスト名 英数小文字, -(ハイフン) 63文字以内 RFC1035 に準拠する

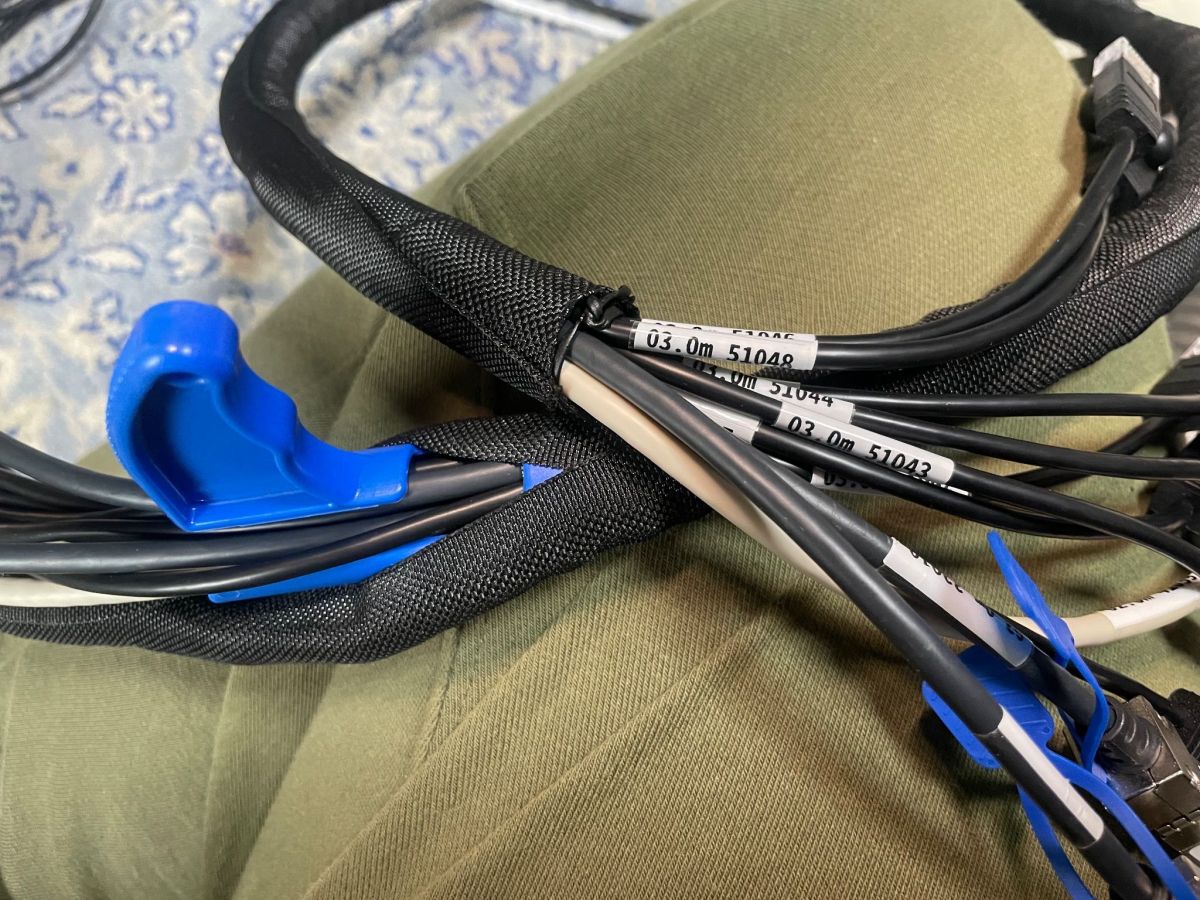

Cable Tag ¶

弊宅では基本的には Cable Tag をつけることにしている。
電源ケーブルにはホスト名を、LANケーブルなどには線番を設定している。
線番は下記の書式とし、 テプラでケーブルタグ用ラベルを印刷し貼り付け

1
2
3
4
5

03.0m 51046
 │    ││  └── 3桁の連番
 │    │└───── 線の種類 / 色 / 長さ の番号
 │    └────── ベンダー番号
 └─────────── 2桁のメートルと `.0` 少数点を設定する(ftの場合必要)

転送速度早見表 ¶

※GB/hour は Mbps の 95% で計算

設計 Syslog ¶

設計 NTP, SNTP ¶

設計 / NTP, SNTP

NTP, SNTP 設定まとめ

Facility ¶

Facility / Power - UPS

UPS の選定考慮事項

APC Smart-UPS SMT1500J を購入

Cable ¶

Facility / Cable

LAN / 電源ケーブルの採用リスト

小物 ¶

テプラ ¶

テプラことキングジムの「テプラ」であるが一般家庭でも充分利用可能である。弊宅では電源、LANケーブルあらゆるケーブルの管理機材に固定資産シールのごとくホスト名を貼り散らかしています。当初はブラザーのラベルライターを利用していましたが、ケーブルタグとしては耐久度に問題がありラベル自体がラミネート加工されるため固く十分に巻き付け経を確保しても剥がれ落ちてしまうしまつでしたのでテプラを購入しました。現在は下記の製品とラベルを使用しています。

キングジム モノクロ ラベルプリンタ-「テプラ」PRO SR-MK1

amazon.co.jp

キングジム ACアダプタ テプラPRO AC1116J

amazon.co.jp

キングジム テープカートリッジ テプラPRO カラーラベル SC12Y イエロー 黄/黒文字 12mm

amazon.co.jp

キングジム テプラPROテープカートリッジ ケーブル表示ラベル 黒文字×白 24mm SV24KN

amazon.co.jp

キングジム テープカートリッジ テプラPRO 熱収縮チューブ SU5S

amazon.co.jp

PRO SR-MK1 & ACアダプタ テプラPRO AC1116J 保護収納ケース。

amazon.co.jp

ケーブルタグ ¶

ケーブルタグはテプラで貼ってますが、一時パッチなどはもう少し手軽にしたいため、下記のいくつかの製品を併用しています。

この製品は透明になっていて、袋の中に紙を入れて使うためポストイットの細いのを入れて使っている。

こちらは、太めのLANケーブルにマジックで番号を書いた物を用意して利用中

摂津 ¶

自宅にラックがある場合大抵はケージナットを使って機器を固定すると思いますが、ケージナットの取付時に爪の間にケージナットの固定部がめり込み血が滴るケージナットがあったりします。それを防止するためケージナット選びと適切な工具を使うことをおすすめします。爪剥けるの痛いですので,

この工具はケージナットを固定したい穴にツッコミナットの爪を引っ変えて引っ張ることで 1U の空きスペースでもケージナットを安全にスピーディーに設置することが可能です。 DC作業の場合はキークロークにつけて外出することもあるぐらい便利なので自宅にラックがある方は迷わず1本は配備しましょう。

摂津金属工業 ケージナットツール NPO-CNT2T

amazon.co.jp

摂津金属工業のケージナットは面取りがされているので手を切る確率が低くなります。また重量負荷をかけても曲がりづらく推奨はしませんが電動ドライバーで締めてもケージナットが空回りするなどの現象が起こりづらくなっていますので安心して使える品質です。

摂津金属工業 ケージナット(M5) NPO-M5CN10

amazon.co.jp
